Filtro Regulador

Filtro Regulador

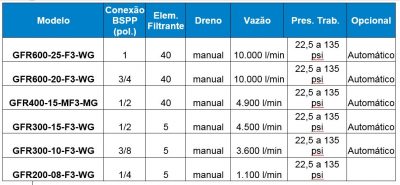

Modelo: GFR

Marca: Airtac

As principais funções do filtro regulador são:

  • Filtrar parte das impurezas presentes no ar comprimido,
  • Remover parte da água do sistema;
  • Regular a pressão do ar, mantendo-a constante.

O filtro regulador é um equipamento importante pois auxilia no melhor desempenho dos equipamentos pneumáticos contribuindo para o aumento da vida útil dos mesmos.

O manômetro é embutido ao corpo do regulador de pressão, auxiliando na durabilidade e ocupando menos espaço. A unidade de medida utilizada no manômetro do regulador de pressão é o BAR.

000

Filtro regulador

O filtro regulador tem marcado em seu corpo o fluxo que o ar deve seguir, ou seja, por onde deve entrar e sair, essa marcação é o desenho de uma seta indicando esse fluxo ( entrada ➤ saída). Caso o filtro regulador seja instalado de forma incorreta, contra a indicação do fluxo, irá apresentar vazamento na parte superior.O mecanismo de travamento impede o movimento anormal da pressão de ajuste que pode ser causada por qualquer interferência e garante uma precisão de medida eficaz.

A regulagem da pressão é feita com o fluxo de ar aberto, através da manopla presente na parte superior do regulador de pressão, para isto basta:

  1. Puxar a manopla para cima fazendo o destravamento da regulagem,
  2. Ajustar a pressão desejada girando a manopla para a o sentido indicado de + ou -.
  3. Após o manômetro marcar a pressão desejada deve-se travar o regulador da pressão empurrando a manopla para baixo, isto fará com que a pressão seja constante sem variações.

Para equipamentos com dreno manual é necessário fazer a purga do condensado diariamente, para isso basta girar o dreno para eliminar as impurezas filtradas. Também existe a opção de dreno automático.

Indicamos que a instalação do filtro regulador seja feita próxima ao equipamento para melhorar seu desempenho.

Filtro Regulador - Air Press

Motivos de falha

  1. Compressor com pressão e vazão menores que as adequadas.
  2. Pressão superior a recomendada.
  3. Umidade excessiva na linha de ar comprimido.
  4. Sujeira no interior das tubulações de linha de ar.
  5. Tubos, mangueiras ou engates com dimensões inadequadas.
  6. Dobras, restrições internas, quebras ou vazamentos na linha de ar.
  7. Entupimentos por depósitos acumulados no interior da ferramenta.
  8. Instalação incorreta.
